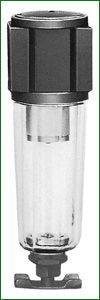

394 系列分水滤气器
1、图形符号
2、型号注释
3、技术参数
1.工作压力:1.0MPa
2.工作温度:0～50℃
3.滤芯孔隙直径:一般供应50～75mm,
特殊定货:24～40mm,10～20mm,5～10mm,
4.分水效率不低于:80%
5.流量:(过滤度为50～75mm时)
| 接管W |
G1”/8 |
G1“/4 |
G3”/8 |
G1“/2 |
G3”/4 |
G1 |
|
通径mm |
6 |
6 |
10 |
10 |
20 |
20 |
|
输入压力P1MPa |
当压降△P=0.1MPa时，流量m3/h(L/min) |
| 0.1 |
25 |
(415) |
90 |
(1500) |
160 |
(2665) |
| 0.25 |
42 |
(700) |
150 |
(2500) |
300 |
(5000) |
| 0.4 |
55 |
(915) |
200 |
(3330) |
380 |
(6330) |
| 0.6 |
70 |
(1165) |
240 |
(4000) |
450 |
(7500) |
| 1.0 |
90 |
(1500) |
300 |
(5000) |
550 |
(6195) |
*过滤器的配管直径小一号时，流量约减少10%；滤芯直径小一号时，流量约减少7%。

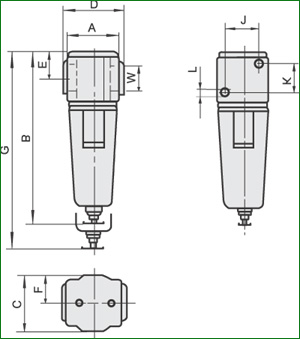

4、外形尺寸图表
| 型号 |
接管W |
A |
B |
C |
D |
E |
F |
G |
J |
K |
L |
排水接管V |
重量Kg |
|
394.21 |
G1/8 |
40 |
135 |
40 |
48 |
20 |
20 |
160 |
20 |
20 |
4.8 |
G1/8 |
0.31 |
|
394.22 |
G1/4 |
40 |
135 |
40 |
40 |
20 |
20 |
160 |
20 |
20 |
4.8 |
G1/8 |
0.3 |
|
394.35 |
G3/8 |
60 |
187 |
60 |
68 |
30 |
30 |
227 |
35 |
35 |
5.7 |
G1/8 |
0.96 |
|
394.36 |
G1/2 |
60 |
187 |
60 |
60 |
30 |
30 |
227 |
35 |
35 |
5.7 |
G1/8 |
0.94 |
|
394.48 |
G3/4 |
80 |
240 |
80 |
92 |
40 |
40 |
290 |
48 |
48 |
7 |
G1/8 |
1.05 |
|
394.49 |
G1 |
80 |
240 |
82 |
90 |
40 |
40 |
290 |
48 |
48 |
7 |
G1/8 |
1 |
|
