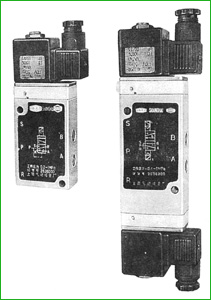

26360,26370系列二位五通电磁阀

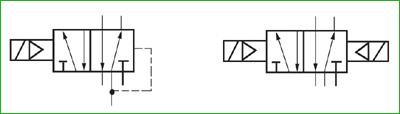

1、图形符号
|
○德国HERION公司许可证产品
○滑阀式结构，管式安装，可手动换向
○标准代号：JB/LQ 20754、JB/LQ 20703 |
2、主要技术参数
|
型号
|
通径（mm) |
接管① |
配用②电磁线圈 |
工作压力（MPa) |
Kv值（m3/h) |
| 单控式 |
双控式 |
| 2636000 |
2636200 |
6
|
G1/4” |
0200，0201
0270，0271
|
0.20～1.00 |
≥1.2 |
| 2637050 |
2637250 |
12
|
G1/2” |
≥3.0 |
① 排气口不可接节流阀。
 |

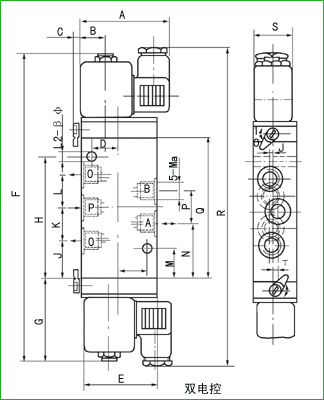

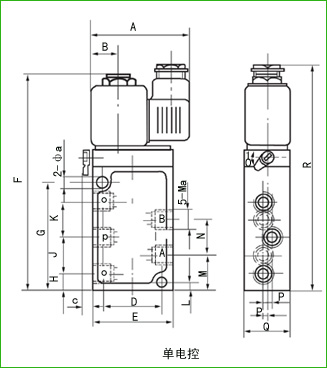

3、外形尺寸
|
型
号 |
Ma |
a |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
Q |
R |
S |
T |
|
2636000 |
G1/4” |
f7 |
68 |
18 |
5 |
40 |
55 |
145 |
72 |
11 |
24 |
24 |
5 |
23 |
24 |
2.5 |
30 |
150 |
- |
|
|
2637050 |
G1/2” |
46 |
65 |
177 |
76 |
26.5 |
33 |
33 |
30 |
46.5 |
33 |
- |
35 |
177 |
- |
|
|
2636200 |
G1/4” |
20 |
55 |
224 |
61 |
88 |
27 |
24 |
24 |
21 |
39 |
24 |
102 |
236 |
30 |
2.5 |
|
2637250 |
G1/2” |
23 |
65 |
236 |
72 |
22.5 |
33 |
33 |
26 |
42.5 |
33 |
111 |
245 |
35 |
- |
|
|
|
|
|
|
|
| | |
|
