自动焊机
|
|
|
|
 |
|
|
|
 |
|
|

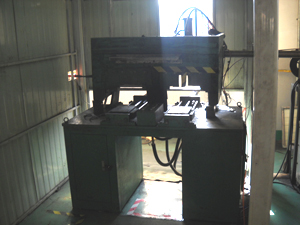

MS-HJ60自动焊接台使用说明：
一、 设备主要参数：
气源压力：0.2-0.8MPa
输入电压：AC220V
工作电压：DC24V
最大焊接长度：60mm
二、 设备特点：
本设备采用微电脑控制，以压缩空气作为动力，可多工位焊接，适用于要求较高、批量较大的不锈钢直线焊接。具有工作可靠，生产效率高，焊缝均匀、美观的特点。且对操作人员的焊接水平没有过高要求，劳动强度低，操作安全。
三、 设备主要部件及作用：
1、机架：用于安装其它零部件及提供所需高度；
2、拖板：用于安装模具及使模具进入或退出工作位置；
3、气缸（QGWK50×550 MF1）:用于带动拖板动作；
4、长导轨支架：安装长导轨，可通过调节螺钉调节与拖板的平行度及垂直度；
5、气缸（QGWK63×700 MF1）:带动焊枪头在长导轨上运动以实现焊枪在各工位间的转换；
6、气缸（QGD40×30）:带动焊枪头压下及抬起
7、气缸（QGS50×100 MF1）:带动焊枪工作及返回
8、气液转换器（ZH80-100）:将空气压力转换为油液压力，使气缸（QGS50×100 MF1）动作平稳。 |
|
|
四、操作步骤：
1、接通电源（焊抢及送丝机暂不通电）及气源，将开关拨入手动位置，检查各部件是否在原始位置；
2、在拖板上安装好模具，装夹好工件，拨动拖板1开关，调整其最终位置，同时调整焊枪头位置；
3、拨动焊枪压下开关，调整焊枪头高度；
4、拨动焊枪进给开关，调整焊枪的初始位置及最终位置，通过调整接近开关调整焊枪头起始位置信号、起弧位置信号及最终位置信号；调整单向节流阀（SRCG-02）,使焊枪至合适运动速度；
5、复位焊枪进给开关，接通焊枪及送丝机电源，重复步骤3和4直至产品合格；
6、按相反顺序复位各开关；
7、将开关拨入自动位置，按下启动按钮，开始工作。
注意：
1、在自动状态下，焊枪进入工位2（拖板2）位置后，同样需按下启动按钮；
2、除气缸（QGS50×100 MF1）外，其余气缸均可通过调速接头(ESL型)调整运动速度。
五、维护及保养
工作前给导轨加油，检查油雾器中油液是否充足，空压气压力是否合适，设备接地是否良好；经常检查各部件安装是否牢固；定期清洗设备内外检查有无零件短少,配齐螺丝螺帽,保证润滑良好,检查各接近开关是否完好有效,更换枪头,清洗油水分离器,调整气源压力,检查接点磨损,清理送丝软管,
检查地线是否良好,清理气筛。 |
|
|
|
|
