YZ系列液压泵站
1、型号注释
YZ
|
|
|
|
|
额
定
压
力
MPa
|
B |
2.5 |
| C |
6.3 |
| E |
16 |
| F |
20 |
| H |
32 |
|
|
油箱
容量
升 |
63 |
| 100 |
| 160 |
| 250 |
| 400 |
| 630 |
| 1000 |
|
|
D
|
单吸叶片泵 |
S
|
双联叶片泵 |
B
|
变量叶片泵 |
| C |
齿轮泵 |
| E |
柱塞泵 |
|
|
|

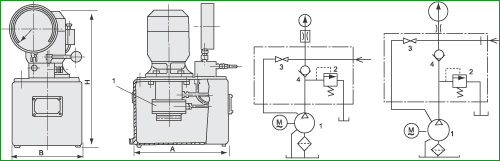

2、外形尺寸
1-液压泵 2-溢流泵 3-卸荷阀 4-单向阀
|
型号 |
YZL-63D |
YZL-63S |
YZL-100D |
YZL-100S |
YZW-100B |
YZL-160D |
YZL-160S |
YZW-160B |
YZL-250D |
YZL-250S |
YZW-250B |
YZW-220S |
YZW-400D |
YZW-400S |
YZW-400B |
YZW-630 |
|
尺寸mm |
| A |
690 |
690 |
710 |
710 |
710 |
840 |
840 |
840 |
970 |
970 |
970 |
970 |
1190 |
1190 |
1190 |
1490 |
| B |
470 |
470 |
530 |
530 |
630 |
620 |
620 |
720 |
720 |
720 |
830 |
830 |
920 |
920 |
920 |
1050 |
| H |
800 |
800 |
990 |
1010 |
830 |
1040 |
1040 |
880 |
1130 |
1130 |
960 |
960 |
980 |
980 |
980 |
1050 |
3、用途
液压泵站由油箱、泵装置、液压集成系统及其它附件组成。
1、油箱：是储油、散热、分离油中的空气及沉定杂质，并支承液压集成系统，动力部件。
它由油箱体、流程隔板、滤网隔板、盖板、空气滤清器、测温孔、清洗孔和液面指示器的半封团结构。本厂还在集成油路的总加油管上安装20μ的精密滤油器,基本保证了油液的清洁度,使元件动作可靠，使用寿命长的优点。
2、泵装置、联接油泵与电动机，是液压泵站的动力能源。分：
立式装置——用于定量(单泵与双联泵)叶片泵。
卧式装置——用于定量(单泵与双泵)叶片泵，齿轮泵和柱塞泵。
旁置式装置——用于变量泵和柱塞泵。
3、液压集成系统：采用标准化的液压元件，按典型动作组成JK集成加路块。选用适当的回路叠加而成所需的液压系统。也可另行设计成非标集成块独置或叠加而成。
|
|
|
|
|
|
|
| | |
|
