DG型车辆用液压缸
1、型号说明
DG - J C - E1
单活塞双作用液压缸 　 重型活塞杆 液压缸内径 压力等级：8～16MPa 　 安装方式：单耳环式 活塞杆联接形式
L：螺纹式 E：耳环式

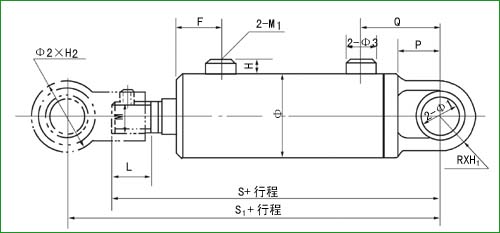

液压缸内径D Φ M L Φ2×H2 2-Φ1 R×H1 2-Φ3 2-M1 F H P Q S S1
50 70 M24×1.5 33 56×40 20 25×28 30 M18×1.5 52 15 32 65 242 272
63 83 M30×2 36 60×60 32 30×40 35 M22×1.5 67 15 35 70 272 310
80 102 M42×2 42 80×75 40 40×50 35 M22×1.5 70 15 50 85 308 359
110 127 M48×2 62 100×95 50 50×63 45 M27×2 81 20 60 102 369 427
110 140 M56×2 70 115×105 55 55×75 45 M27×2 85 20 65 118 404 472
125 159 M64×3 73 124×118 63 62×80 45 M27×2 90 20 70 129 421 486
140 168 M72×3 75 130×125 65 71×80 55 M33×2 95 20 80 144 460 540
150 185 M80×3 80 140×135 70 80×85 55 M33×2 101 20 81 145 481 565
160 194 M80×3 85 160×145 80 90×95 55 M33×2 115 20 90 168 528 613
180 219 M90×3 95 179×160 90 100×105 65 M42×2 126 20 105 185 606 716
200 245 M100×3 105 184×170 100 100×120 65 M42×2 157 20 110 200 680 800
220 273 M110×3 112 200×120 100 200×120 65 M42×2 157 20 120 200 693 811
250 299 M125×4 125 220×130 110 110×136 65 M42×2 157 20 130 210 716 831
320 402 M160×4 166 280×170 140 140×176 70 M48×2 200 24 160 264 847 1017
　
　
　
