          | 执行元件
          ------ QGS系列气缸(三)

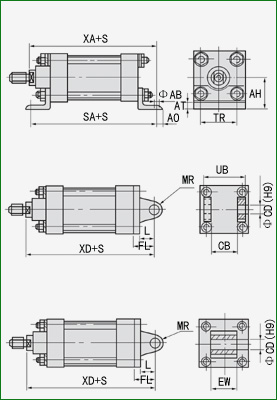

              | MS1-轴向底座安装型》》》 |  |
              | MP2-尾部双耳环安装型》》》 |
              | MP4-尾部单耳环安装型》》》 |  轴向底座型、耳环型外形安装尺寸表



              | 缸 径 | AB | TR AH
 | AO | AT | CB EW
 | CD | FL | L | MR | SA | UB | XA | XD |
              | 32 | 7 | 32 | 11 | 3 | 26 | 10 | 20 | 14 | 10 | 140 | 45 | 144 | 142 |
              | 40 | 9 | 35 | 11 | 3 | 28 | 12 | 25 | 16 | 11 | 159 | 52 | 161 | 158 |
              | 50 | 9 | 45 | 15 | 3 | 32 | 12 | 25 | 16 | 12 | 166 | 60 | 171 | 166 |
              | 63 | 9 | 50 | 15 | 3 | 40 | 16 | 32 | 22 | 15 | 185 | 70 | 190 | 192 |
              | 80 | 12 | 63 | 20 | 6 | 50 | 16 | 36 | 24 | 16 | 210 | 90 | 215 | 210 |
              | 100 | 14 | 75 | 20 | 6 | 60 | 20 | 41 | 26 | 20 | 220 | 110 | 230 | 230 |
              | 125 | 16 | 90 | 22 | 7 | 70 | 25 | 50 | 32 | 25 | 250 | 130 | 268 | 275 |
              | 160 | 18 | 115 | 22 | 9 | 90 | 30 | 55 | 35 | 28 | 300 | 170 | 320 | 313 |
              | 200 | 22 | 135 | 25 | 9 | 90 | 30 | 55 | 35 | 28 | 320 | 170 | 345 | 335 |
              | 250 | 26 | 165 | 25 | 9 | 110 | 40 | 70 | 48 | 39 | 350 | 200 | 380 | 375 |
              | 320 | 33 | 200 | 40 | 10 | 120 | 45 | 80 | 50 | 45 | 390 | 220 | 425 | 420 |  |
