QGD 系列薄型气缸
1、安装形式及尺寸图表
2、产品型号注释
| QG |
D |
□□ |
× |
□□□□ |
| 气
缸 |
薄
型 |
缸
径 |
|
行
程 |
3、产品特点
轻型铝合金结构，结构紧凑小型、轻量、美观、耗气量小。轴向尺寸短、占用空间小，特别适合于短行程、大推力使用场合。
4、技术参数
工作介质：经过净化的压缩空气
工作压力范围：0.15～1MPa
工作温度：-10℃～60℃

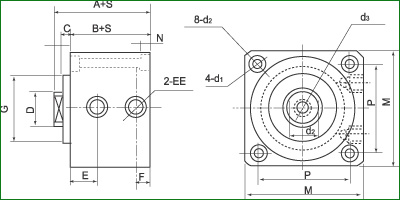

5、外形尺寸图表
单位（mm)
| 代号 |
G |
D |
A |
B |
C |
N |
E |
F |
M |
P |
d1 |
d2 |
d3 |
EE |
| 缸径 |
| 20 |
15 |
8 |
23 |
21 |
0 |
5 |
8 |
4 |
36 |
25 |
4.5 |
8 |
M5 |
M5 |
| 25 |
20 |
10 |
30 |
25 |
3 |
5 |
9 |
5 |
45 |
35 |
4.5 |
8 |
M5 |
M5 |
| 32 |
30 |
16 |
40 |
30 |
5 |
6 |
11 |
7 |
55 |
43 |
5.5 |
10 |
M10x1 |
M5 |
| 40 |
30 |
16 |
40 |
30 |
5 |
6 |
11 |
7 |
60 |
48 |
5.5 |
10 |
M10x1 |
M10x1 |
| 50 |
40 |
20 |
48 |
38 |
5 |
7 |
14 |
8 |
74 |
60 |
6.6 |
12 |
M12x1.25 |
M10x1 |
| 63 |
40 |
20 |
48 |
38 |
5 |
7 |
14 |
8 |
85 |
68 |
6.6 |
12 |
M12x1.25 |
M10x1 |
| 80 |
45 |
25 |
55 |
45 |
5 |
8 |
15 |
10 |
100 |
77 |
9 |
14 |
M16x1.5 |
M14x1.5 |
| 100 |
45 |
25 |
60 |
50 |
5 |
8 |
15 |
10 |
120 |
94 |
9 |
14 |
M16x1.5 |
M14x1.5 |
|
|
|
|
|
|
| | |
|
