QGF系列带阀气缸
1、图形符号

2、产品型号注释
　

QG	F	□□	×	□□□□	-	□□
气缸	带阀	缸径		行程		安装形式

3、产品特点
   该产品是QGS系列气缸和换向阀组合而成。即将执行元件、换向控制元件巧妙的组合一体。其结构紧凑合理，工作安全可靠，安装使用方便。

4、技术参数
工作介质：经过净化带油雾的压缩空气
工作压力范围：0.15～ 1MPa
工作温度：-10～60℃
工作电压：DC24V AC(50HZ)220V

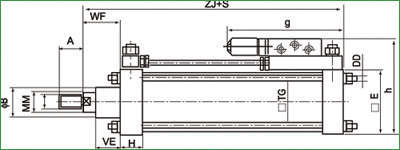

5、外形尺寸图表



　

代号	KK	MM	B	A	WF	ZJ	E	TG	DD	H	VE	g	h
缸径	KK	MM	B	A	WF	ZJ	E	TG	DD	H	VE	g	h
32	M10×1.25	12	28	22	26	122	50	35	M6	22	18	138	115
40	M12×1.25	16	32	24	30	133	55	40	M6	25	23	140	120
50	M16×1.5	20	36	32	35	141	62	47	M6	25	25	175	127
63	M16×1.5	20	36	32	35	160	78	58	M8	30	25	180	143
80	M20×1.5	25	45	40	46	174	95	72	M10	30	30	180	160
100	M20×1.5	25	50	40	51	189	115	88	M10	35	35	210	190
125	M27×2	32	60	54	61	225	140	108	M12	42	44	217	215
160	M36×2	45	70	72	82	258	180	136	M16	45	52	220	255
