JB系列冶金气缸
1、图形符号

2、型号注释
　

JB	□	×	□	-	□
冶金设备用气缸	缸径		行程		安装形式代号 S-尾部单耳环支承座 B-中间轴销支承座 G-底座支承座 F/f-法兰式支承座（不注代号为基本型）

3、产品特色
单活塞杆,活塞双向作用,具有固定缓冲。符合JB1448～74标准，目前冶金行业广泛应用，
性能先进、经久耐用。各种安装形式适合用户不同需要。

4、技术参数
工作压力范围(MPa):0.2～1MPa
工作温度范围:-5～60℃
活塞运动速度:50～500mm/s
工作介质:经过净化的含油压缩空气

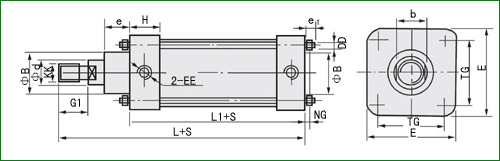

5、基本型外形尺寸图表

　

缸径	fB	fd	KK	L	L1	EE	H	e	G1	e1	DD	NG	E	TG	b
80	55	32	M20×1.5	240	135	M14×1.5	35	45	35	30	M12	0	115	85	27
100	55	32	M20×1.5	240	135	M14×1.5	35	45	35	30	M12	0	130	100	27
125	70	40	M24×2	310	180	M18×1.5	45	60	40	30	M16	0	160	120	32
160	70	40	M24×2	310	180	M18×1.5	45	60	40	25	M16	0	190	150	32
200	85	50	M30×2	350	190	M18×1.5	48	70	50	25	M20	5	240	190	41
250	110	70	M42×3	450	240	M27×2	74	70	60	30	M24	5	290	230	55
320	125	90	M56×4	520	260	M33×2	80	83	70	30	M30	5	350	280	75
400	125	90	M56×4	520	260	M33×2	80	83	70	40	M36	5	430	350	75
