JB系列冶金气缸
安装形式及尺寸图表

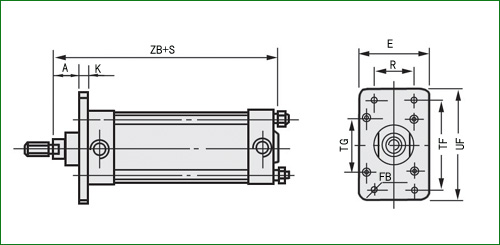

1、f-前法兰安装型

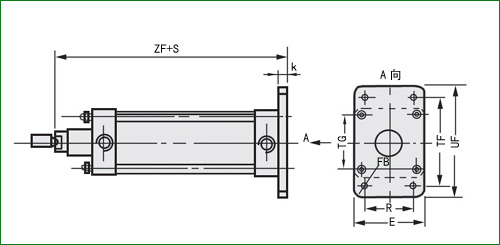

2、F-后法兰安装型

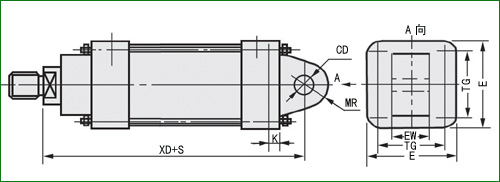

3、S-尾部单耳环安装型

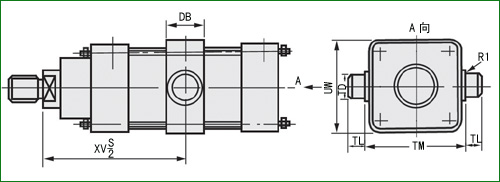

4、B-中间轴销安装型

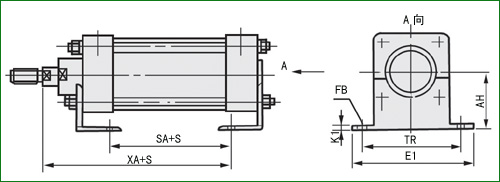

5、G-底座支承安装型


表一
　
缸径 XD X fCD MR EW E TG XV DB UW TM TL R1 fTD
80 255 16

25

 25 30 115 85 137.5 50 115 150 30 1 30
100 255 16 25 25 30 130 100 137.5 50 140 175 30 1 30
125 330 20 30 30 40 160 120 180 60 170 210 40 1 40
160 330 20 30 30 40 190 150 180 60 210 240 40 1 40
200 375 25 35 35 50 240 190 205 70 250 300 50 1.5 50
250 475 30 40 40 60 290 230 270 100 310 360 70 1.5 70
320 560 40 50 50 80 350 280 320 130 400 420 90 1.5 90
400 560 40 50 50 80 430 350 320 130 490 530 90 1.5 90

表二

缸径 XA SA AH K1 E1 TR ZB A R fFB TF UF ZF
80 167.5 60 85 8 180 145 205 54 85 13 145 180 221
100 167.5 60 95 8 185 150 205 54 100 13 160 200 221
125 220 80 115 10 230 190 270 70 120 17 200 240 290
160 220 80 130 10 250 210 270 70 150 17 230 270 290
200 245 80 160 14 310 260 305 85 190 22 280 340 325
250 302.5 65 195 16 390 320 395 120 230 26 340 410 420
320 355 70 250 20 420 350 455 150 280 33 420 500 490
400 355 70 285 20 470 390 455 150 350 39 490 570 490











　
　
　
　
