Q24DH系列二位四通电磁阀

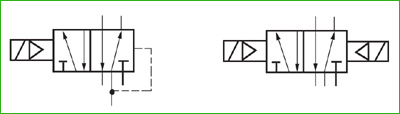

1、图形符号
单电控
双电控
|
○滑阀式结构，板式安装（带连接板座），可手动换向
○标准代号：JB/LQ 20754、JB/LQ 20703 |
2、主要技术参数
| 型
号 |
通径（mm) |
板座接管 |
工作电压（V） |
工作压力（MPa) |
| 单控式 |
双控式 |
| O24DH-8 |
O24D2H-8 |
8 |
G1/4” |
DC：24AC：36，220（50Hz）
|
0.20～0.63 |
| O24DH-10 |
O24D2H-10 |
10 |
G3/8” |
| O24DH-15 |
O24D2H-15 |
15 |
G1/2” |
 |

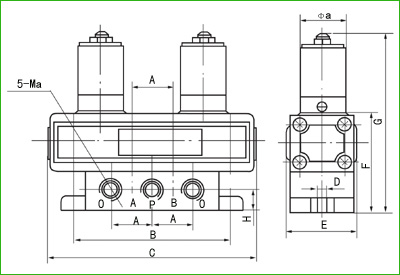

3、外形尺寸
 |
|
| 型
号 |
Ma |
Mb |
A |
B |
C |
D |
E |
F |
G |
H |
| O24DH-8 |
G1/4” |
42 |
24 |
94 |
132 |
9 |
50 |
65 |
37 |
24 |
| O24D2H-8 |
136 |
| O24DH-10 |
G3/8” |
36 |
138 |
170 |
60 |
86 |
160 |
36 |
| O24D2H-10 |
184 |
| O24DH-15 |
G1” |
170 |
| O24D2H-15 |
184 |
|
|
|
|
|
|
|
| | |
|
