K23J-W系列二位三通换向阀
1、图形
|
|
|
2、型号注释
|
K |
23 |
J |
D |
- |
15 |
T |
W |
| 空气阀 |
二位三通 |
截止式 |
单电控、K单气控 |
|
有效通径 |
常通（常闭不标） |
无锡 |
|
3、产品特点
K23J-W系列是二位三通管接截止式换向阀。该阀结构简单，动作可靠，维修方便，尤其适用于较为恶劣的工作环境。可电控或气控。

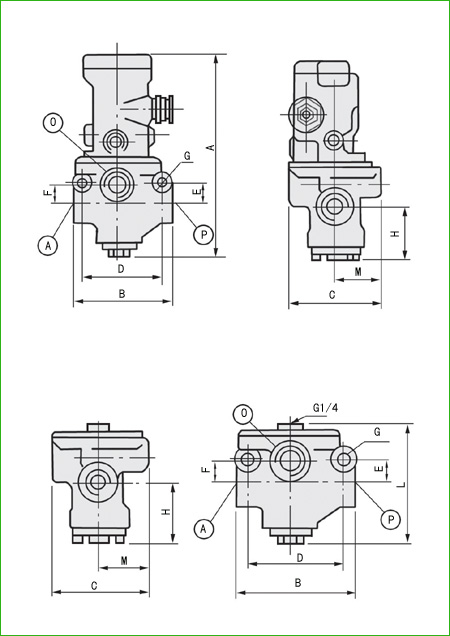

4、外形尺寸安装图 |
| 型
号 |
公称
通径 |
连
接 |
A |
B |
C |
D |
E |
F |
G |
H |
M |
L |
| （英制） |
（公制） |
| K23J8W,K23J-8TW |
f8 |
G1/4 |
M12×1.5 |
180 |
96 |
78 |
73 |
17 |
16.5 |
f9 |
45 |
39 |
85 |
| K23J10W,K23J-10TW |
f10 |
G3/8 |
M16×1.5 |
| K23J15W,K23J-15TW |
f15 |
G1/2 |
M20×1.5 |
| K23J20W,K23J-20TW |
f20 |
G3/4 |
M27×2 |
198 |
113 |
89 |
82 |
24 |
21 |
f9 |
52 |
33 |
105 |
| K23J25W,K23J-25TW |
f25 |
G1 |
M33×2 |
| K23J32W,K23J-32TW |
f32 |
G11/4 |
M42×2 |
268 |
165 |
121 |
118 |
37 |
46 |
f13 |
75 |
46 |
170 |
| K23J40W,K23J-40TW |
f40 |
G11/2 |
M46×2 |
*一般以英制连接尺寸供货
5、技术参数
| 换向阀型号 |
K23J
-8TW |
K23J
-10TW |
K23J
-15TW |
K23J
-20TW |
K23J
-25TW |
K23J
-32TW |
K22J
-40TW |
| 技术参数 |
| 流量（m3/h） |
5 |
7 |
10 |
20 |
30 |
40 |
50 |
| 泄漏量（cm3/min） |
≤50 |
≤100 |
≤200 |
≤300 |
| 换向时间（S） |
≤0.04 |
≤0.06 |
≤0.10 |
≤0.15 |
| 切换频率Hz |
≥10 |
≥8 |
≥4 |
≥3 |
| 耐久性（万次） |
≥200 |
≥150 |
≥50 |
| 工作压力（MPa） |
0.2～0.8 |
| 电
压（V） |
AC:380,220,110,36;DC:220,110,24 |
|
|
|
|
|
|
| | |
|
