K35H系列电磁换向阀

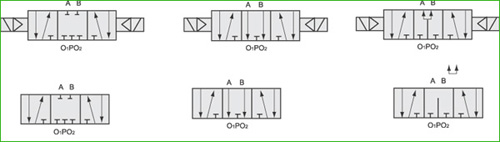

1、图形符号
|
|
|
2、型号注释
| K |
35 |
D2
H
Q2 |
- |
10 |
□ |
| 表示工作介质为空气 |
表示阀的工作通路及位置 |
表示控制方式代号
D2表示双电控
Q2表示双气控 |
|
表示主参数即公称通径 |
省略：中位封闭式
Y：中位泄漏式
P：中位加压式 |
|
3、产品特点
该阀是具有三个位置的换向阀，特别适用于执行元件要求有中间位置的气动控制系统中作为方向控制元件。
4、技术参数 |
|
型号 |
|
|
|
|
|
|
|
参数 |
|
公称通径(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
|
工作压力范围(MPa) |
0.2～0.8 |
0.15～0.8 |
|
泄漏量(mL/min) |
50 |
150 |
250 |
|
换向时间(sec) |
≤0.06 |
≤0.06 |
≤0.12 |
|
切换频率(Hz) |
≥8 |
≥6 |
≥4 |
|
环境温度(℃) |
-5～50 |
-5～50 |
-5～50 |
|
介质温度(℃) |
0～50 |
0～50 |
0～50 |
|
有效截面积S值(mm2) |
10 |
20 |
40 |
60 |
110 |
190 |
|
寿
命(万次) |
≥150 |
≥150 |
≥150 |
|
电
压(V) |
AC220
DC24 |
|
电磁先导阀公称通径(mm) |
1.2
2
3 |
