AC2000～5000系列空气过滤组合（三联件）
1、图形符号
AC 2000～5000
2、规格
| 保证耐压力 |
1.5MPa
(15kgf/cm2) |
| 使用压力 |
1.0MPa
(10kgf/cm2) |
| 环境及流体温度 |
5-60℃ |
| *
过滤度 |
25mm |
| 建议用油 |
透平1号油ISOVG32 |
| 容器材料 |
聚碳酸脂 |
| 防护罩 |
AC2000
(无) AC2500~5000 (有) |
| 调压范围 |
AC2000～5000:0.05～0.85MPa(0.5～8.5kgf/cm2) |
| 阀型 |
带溢流型 |
还有5，50μm可供选择。
| 型
号 |
规
格 |
配
件 |
| 组
件 |
*额定流量（1/min) |
接管口径（G） |
压力表口径（G） |
重量（kg) |
托架（2个) |
压力表 |
| 过滤器 |
减压阀 |
油雾器 |
| AC2000-01 |
AF2000 |
AR2000 |
AL2000 |
500 |
1/8 |
1/8 |
0.74 |
Y20L |
G36-10-01
|
| AC2000-02 |
AF2000 |
AR2000 |
AL2000 |
500 |
1/4 |
1/8 |
0.74 |
Y20L |
| AC2500-02 |
AF3000 |
AR2500 |
AL3000 |
1500 |
1/4 |
1/8 |
1.04 |
Y30L |
| AC2500-03 |
AF3000 |
AR2500 |
AL3000 |
1500 |
3/8 |
1/8 |
1.04 |
Y30L |
| AC3000-02 |
AF3000 |
AR3000 |
AL3000 |
2000 |
1/4 |
1/8 |
1.18 |
Y30L |
| AC3000-03 |
AF3000 |
AR3000 |
AL3000 |
2000 |
3/8 |
1/8 |
1.18 |
Y30L |
|
AC4000-04 |
AF4000 |
AR4000 |
AL4000 |
4000 |
1/2 |
1/4 |
2.14 |
Y40L |
G46-10-02 |
| AC5000-06 |
AF5000 |
AR5000 |
AL5000 |
5000 |
3/4 |
1/4 |
3.82 |
Y60L |
| AC5000-10 |
AF5000 |
AR5000 |
AL5000 |
5000 |
1 |
1/4 |
3.82 |
Y60L |
*供应压力为0.7MPa(7.1kgf/cm2)设定压力为0.5MPa(5.1kgf/cm2)的情况下。

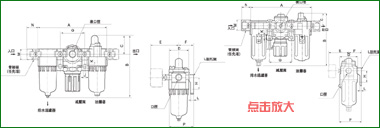

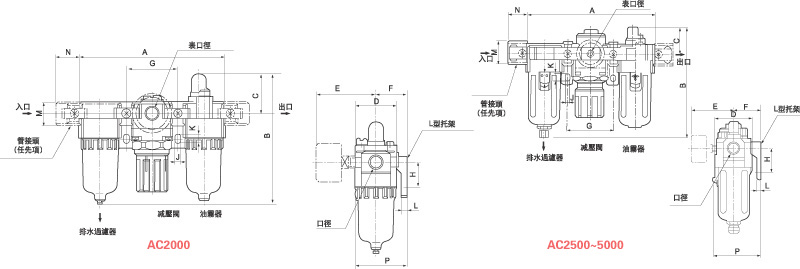

3、外形尺寸图(毫米)
| 型号 |
口
径
G |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
| AC2000 |
1/8-1/4 |
140 |
125 |
38 |
40 |
56.8 |
30 |
50 |
24 |
5 |
8.5 |
5 |
22 |
23 |
50 |
| AC2500 |
1/4-3/8 |
181 |
156.5 |
38 |
53 |
60.8 |
41 |
64 |
35 |
5 |
11 |
7 |
34.2 |
26 |
70.5 |
| AC3000 |
1/4-3/8 |
181 |
156.5 |
38 |
53 |
60.8 |
41 |
64 |
35 |
7 |
11 |
7 |
34.2 |
26 |
70.5 |
| AC4000-04 |
1/2 |
238 |
191.5 |
41 |
70 |
65.5 |
50 |
84 |
40 |
7 |
13 |
7 |
42.2 |
33 |
88 |
| AC5000 |
3/4-1 |
300 |
271.5 |
48 |
90 |
75.5 |
70 |
105 |
50 |
9 |
16 |
10 |
55.2 |
40 |
115 |
|
|
|
|
|
|
| | |
|
