AR系列减压阀
1、图形符号
|
 |
 |
|
AR 2000～5000 |
| 保证耐压力 |
1.5MPa
(15kgf/cm2) |
| 使用压力 |
1.0MPa
(10kgf/cm2) |
| *
调节范围 |
0.05～0.85MPa(0.51～8.5kgf/cm2) |
| 环境及流体温度 |
5-60℃ |
| 阀型 |
带溢流型 |
*还有调压范围：0.02～0.2MPa(0.2～2kgf/cm2)
|
型 号 |
规 格 |
配 件 |
|
*额定流量 |
接管口径 |
接管口径 |
重量 |
压力表 |
托
架 |
膜片组件 |
|
（1/min) |
G |
G |
（kg) |
|
AR2000-01 |
550 |
1/8 |
1/8 |
0.27 |
G36-10-01
|
B220 |
1349161A |
|
AR2000-02 |
550 |
1/4 |
0.27 |
B220 |
|
AR2500-02 |
2000 |
1/4 |
0.27 |
B220 |
|
AR3000-02 |
2500 |
1/4 |
0.41 |
B320 |
131515A |
|
AR3000-03 |
2500 |
3/8 |
0.41 |
B320 |
|
AR4000-04 |
6000 |
1/2 |
1/4 |
0.84 |
G46-10-02 |
B420 |
131614A |
|
AR5000-06 |
8000 |
3/4 |
1.19 |
B640 |
|
AR5000-10 |
8000 |
1 |
1.19 |
B640 |
*供应压力为0.7MPa(7.1kgf/cm2),二次压力设定为0.5MPa(5.1kgf/cm2)的情况下。

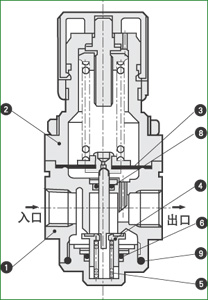

2、结构简图/零件表（AR2000～5000）
|
|
序 号 |
名 称 |
材 料 |
|
AR2000 |
AR2500-3000 |
AR4000-5000 |
| 1 |
阀体 |
锌压铸件 |
铝压铸件 |
| 2 |
阀盖 |
增强尼龙 |
铝压铸件 |
| 3 |
膜片 |
橡胶 |
| 4 |
阀芯 |
黄铜、橡胶 |
| 5 |
弹簧 |
不锈钢 |
| 6 |
O形圈 |
橡胶 |
| 7 |
手轮 |
增强尼龙 |
| 8 |
O形圈 |
橡胶 |
| 9 |
O形圈 |
橡胶 |
|

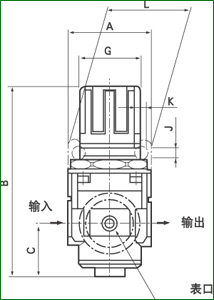

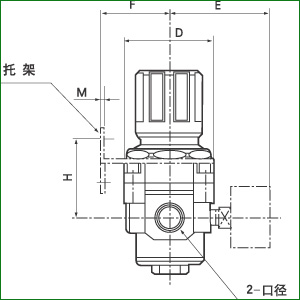

3、外形尺寸图(毫米) （AR2000～5000）
面板切削孔
AR2000-3000：厚度3.5
AR4000-5000：厚度5
|
型号 |
口 径G |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
|
AR2000 |
1/8-1/4 |
40 |
95 |
17 |
40 |
56.8 |
30 |
34 |
45 |
5.4 |
15.4 |
55 |
2.3 |
33.5 |
|
AR2500 |
1/4-3/8 |
53 |
102.5 |
25 |
48 |
60.8 |
30 |
34 |
44 |
5.4 |
15.4 |
55 |
2.3 |
42.5 |
|
AR3000 |
1/4-3/8 |
53 |
127.5 |
35 |
53 |
60.8 |
41 |
40 |
46 |
6.5 |
8 |
53 |
2.3 |
42.5 |
|
AR4000-04 |
1/2 |
70 |
149.5 |
37.5 |
70 |
65.5 |
50 |
54 |
54 |
8.5 |
10.5 |
70 |
2.3 |
52.5 |
|
AR5000 |
3/4-1 |
90 |
168 |
48 |
90 |
75.5 |
70 |
66 |
65.8 |
11 |
13 |
90 |
3.2 |
52 |
|
