AF系列空气过滤器
1、图形符号
AF 2000～5000
2、规格
| 保证耐压力 |
1.5MPa
(15kgf/cm2) |
| 使用压力 |
1.0MPa
(10kgf/cm2) |
| 环境及流体温度 |
5-60℃ |
| * 过滤度 |
25mm |
| 容器材料 |
聚碳酸脂 |
| 防护罩 |
AC2000 (无)
AC3000~5000 (有) |
还有5，50μm可供选择。
| 型
号 |
规 格 |
配 件 |
| *额定流量（1/min) |
接管口径（G） |
杯容量（cm3) |
重量（kg) |
托
架 |
滤
芯 |
放水器 |
| AF2000-01 |
750 |
1/8 |
15 |
0.19 |
B240 |
11294-25B |
C200F |
| AF2000-02 |
750 |
1/4 |
15 |
0.19 |
B240 |
11294-25B |
C200F |
| AF3000-02 |
1500 |
1/4 |
20 |
0.29 |
B340 |
111511-25B |
C300F |
| AF3000-03 |
1500 |
3/8 |
20 |
0.29 |
B340 |
111511-25B |
C300F |
| AF4000-04 |
4000 |
1/2 |
45 |
0.55 |
B440 |
11104-25B |
C400F |
| AF5000-06 |
7000 |
3/4 |
130 |
1.08 |
B640 |
11173-25B |
C400F |
| AF5000-10 |
7000 |
1 |
130 |
1.08 |
B640 |
11173-25B |
C400F |
*供应压力为0.7MPa(7.1kgf/cm2)的情况下。

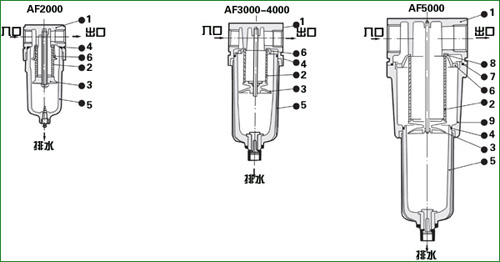

3、结构简图/零件表
主零件
| 序
号 |
名
称 |
材 料 |
| 1 |
阀体 |
铝压铸件 |
| 2 |
滤芯 |
铜 |
| 3 |
淌水板 |
ABS |
| 4 |
O形圈 |
橡胶 |
| 5 |
存水杯（防护罩） |
聚碳酸脂（冷轧板） |
| 6 |
旋风叶片 |
ABS |
| 7 |
O形圈 |
橡胶 |
| 8 |
密封垫片 |
橡胶 |
| 9 |
中间体 |
铝压铸件 |
|
|
|
|
|
|
| | |
|
