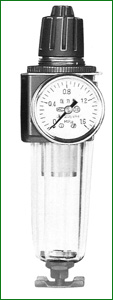

397系列过滤减压阀组件
1、图形符号
2、型号注释
|
397 |
- |
G1 |
|
空气过滤器减压阀组合件 |
|
连接螺纹 |
3、技术参数
1.工作压力:1.0MPa
2.工作温度:0～50℃
3.压力调节范围:0.05～1.0MPa
4.分水效率不低于80% 5.流量
|
接管W |
G1"/8 |
G1"/4 |
G3"/8 |
G1"/2 |
G3"/4 |
G1 |
|
通径mm |
6 |
6 |
10 |
10 |
20 |
20 |
|
输入压力P1
MPa |
输出压力P2
MPa |
当压降△P=0.1MPa，过滤度为50～75mm时，流量m3/h(L/min) |
| 1.0 |
0.1 |
15 |
(250) |
37 |
(615) |
80 |
(1330) |
| 1.0 |
0.25 |
25 |
(415) |
75 |
(1250) |
110 |
(1830) |
| 1.0 |
0.4 |
30 |
(500) |
88 |
(1465) |
135 |
(2250) |
| 1.0 |
0.6 |
35 |
(580) |
100 |
(1665) |
160 |
(2665) |
*当过滤减压阀的配接管径小一号时，流量约减少10%；当过滤元件微孔直径小一号时，流量约减少7%。

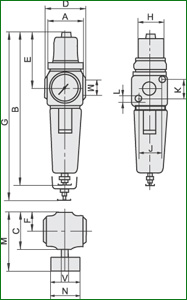

4、外形尺寸图表
| 型号 |
A |
B |
C |
D |
E |
F |
H |
J |
K |
L |
Z |
G |
V |
N |
M |
重量Kg |
| 397.211-214 |
40 |
177 |
40 |
48 |
62 |
20 |
28 |
20 |
20 |
M4 |
M30×1.5 |
202 |
G1/4 |
40 |
70 |
0.50 |
| 397.221-224 |
40 |
177 |
40 |
40 |
62 |
20 |
28 |
20 |
20 |
M4 |
M30×1.5 |
202 |
G1/4 |
40 |
70 |
0.49 |
| 397.251-254 |
60 |
252 |
60 |
68 |
95 |
30 |
45 |
35 |
35 |
M5 |
M50×1.5 |
292 |
G1/4 |
50 |
95 |
1.41 |
| 397.261-264 |
60 |
252 |
60 |
60 |
95 |
30 |
45 |
35 |
35 |
M5 |
M50×1.5 |
292 |
G1/4 |
50 |
95 |
1.39 |
| 397.281-284 |
80 |
310 |
80 |
92 |
110 |
40 |
65 |
48 |
48 |
M6 |
M67×1.5 |
360 |
G1/4 |
63 |
120 |
2.05 |
| 397.291-294 |
80 |
310 |
80 |
80 |
110 |
40 |
65 |
48 |
48 |
M6 |
M67×1.5 |
360 |
G1/4 |
63 |
120 |
2.00 |
|
