AL系列空气油雾器
1、图形符号
|
 |
 |
|
AL 2000～5000 |
| 保证耐压力 |
1.5MPa
(15kgf/cm2) |
| 使用压力 |
1.0MPa
(10kgf/cm2) |
| 环境及流体温度 |
5-60℃ |
| 建议用油 |
透平1号油ISOVG32 |
| 容器材料 |
聚碳酸脂 |
| 防护罩 |
AL2000 (无)AL3000～5000
(有) |
|
型号 |
规
格 |
配
件 |
备
件 |
|
*油滴最小流量(1/min) |
*额定流量(1/min) |
接管口径G |
杯容量(cm3) |
重量(kg) |
托架 |
杯组件 |
油
窗 |
|
AL2000-01 |
15 |
800 |
1/8 |
25 |
0.22 |
B240 |
C200L |
12316 |
|
AL2000-02 |
15 |
800 |
1/4 |
25 |
0.22 |
B240 |
C200L |
|
AL3000-02 |
30 |
1700 |
1/4 |
50 |
0.30 |
B340 |
C300L |
12155A |
|
AL3000-03 |
40 |
1700 |
3/8 |
50 |
0.30 |
B340 |
C300L |
|
AL4000-04 |
50 |
5000 |
1/2 |
130 |
0.56 |
B440 |
C400L |
|
AL4000-06 |
50 |
6300 |
3/4 |
130 |
0.58 |
B540 |
C400L |
|
AL5000-06 |
190 |
7000 |
3/4 |
130 |
1.08 |
B640 |
C400L |
|
AL5000-10 |
190 |
7000 |
1 |
130 |
1.08 |
B640 |
C400L |
*供应压力为0.5MPa(5.1kgf/cm2),油滴流量为5滴/分钟，透平1号油（ISOVG32）温度20OC情况下。
*供应压力为0.5MPa(5.1kgf/cm2),压降为0.03MPa(0.3kgf/cm2)的情况下。

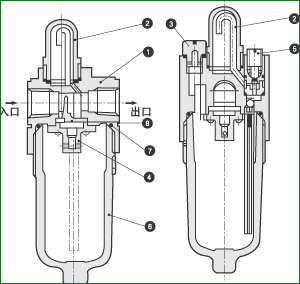

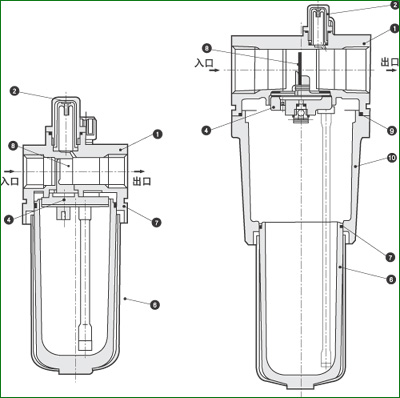

2、结构简图/零件表（AR2000～5000）
| 序号 |
名称 |
材
料 |
| AL2000 |
AL3000-4000 |
AL5000 |
| 1 |
阀体 |
锌压铸件 |
铝压铸件 |
| 2 |
油窗 |
聚碳酸脂 |
| 3 |
加油螺塞 |
ABS |
| 4 |
导向挡板 |
ABS |
| 5 |
调油手柄 |
ABS |
| 6 |
油杯（防护罩） |
聚碳酸脂（冷轧板） |
| 7 |
O形圈 |
|
| 8 |
挡板 |
聚胺脂 |
| 9 |
O形圈 |
橡胶 |
| 10 |
中间体 |
－橡胶 |
铝压铸件 |
|
AL2000
AL5000
|
|
|
|
|
|
| | |
|
