398系列气源处理三联件
1、图形符号

2、型号注释
3、技术参数
1.工作压力:1.0MPa
2.工作温度:0～50℃
3.分水效率不低于80%
4.流量
|
接管W |
G1"/8 |
G1"/4 |
G3"/8 |
G1"/2 |
G3"/4 |
G1 |
|
通径mm |
6 |
6 |
10 |
10 |
20 |
10 |
|
输入压力P1
MPa |
输出压力P2
MPa |
当压降△P=0.1MPa时，流量：m3/h(L/min) |
| 1.0 |
0.1 |
15 |
(250) |
38 |
630) |
95 |
(1580) |
| 1.0 |
0.25 |
20 |
(333) |
53 |
(880) |
120 |
(2000) |
| 1.0 |
0.4 |
25 |
(415) |
64 |
(1065) |
140 |
(2330) |
| 1.0 |
0.5 |
30 |
(500) |
75 |
(1250) |
160 |
(2665) |
*当三联件的配接管径小一号时，流量约减少10%；当过滤元件微孔直径小一号时，流量约减少7%。

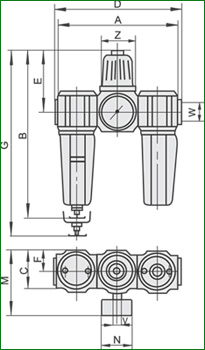

4、外形尺寸图表
|
型号 |
接管W |
A |
B |
C |
D |
E |
F |
Z |
G |
V |
N |
M |
重量Kg |
|
398.213 |
G1/8 |
120 |
177 |
40 |
120 |
62 |
20 |
M30×1.5 |
202 |
G1/4 |
40 |
70 |
0.970 |
|
398.223 |
G1/4 |
120 |
177 |
40 |
120 |
62 |
20 |
M30×1.5 |
202 |
G1/4 |
40 |
70 |
0.960 |
|
398.253 |
G3/8 |
180 |
252 |
60 |
188 |
95 |
30 |
M50×1.5 |
292 |
G1/4 |
50 |
95 |
3.000 |
|
398.263 |
G1/2 |
180 |
252 |
60 |
180 |
95 |
30 |
M50×1.5 |
292 |
G1/4 |
50 |
95 |
2.940 |
|
398.283 |
G3/4 |
240 |
310 |
80 |
252 |
110 |
40 |
M67×1.5 |
360 |
G1/4 |
63 |
120 |
3.910 |
|
398.293 |
G1 |
240 |
310 |
80 |
240 |
110 |
40 |
M67×1.5 |
360 |
G1/4 |
63 |
120 |
3.860 |
|
