AC2010～4010系列空气过滤组合（二联件）
1、图形符号
AC 2010～4010
2、规格
| 保证耐压力 |
1.5MPa
(15kgf/cm2) |
| 使用压力 |
1.0MPa
(10kgf/cm2) |
| 环境及流体温度 |
5-60℃ |
| * 过滤度 |
25mm |
| 建议用油 |
透平1号油ISOVG32 |
| 容器材料 |
聚碳酸脂 |
| 防护罩 |
AC2010 (无)
AC3010～4010 (有) |
| 调压范围 |
AC2000～5000;0.05～0.85Mpa(0.5～8.5kgf/cm2) |
| 阀型 |
带溢流型 |
还有5，50μm可供选择。
| 型
号 |
规 格 |
配
件 |
| 组件 |
额定流量（1/min) |
接管口径（G） |
压力表口径（G） |
重量（kg) |
托架 |
压力表 |
| 过滤减压阀 |
油雾器 |
| AC2010-01 |
AW2000 |
AL2000 |
500 |
1/8 |
1/8 |
0.66 |
Y20T |
G36-10-01 |
| AC2010-02 |
AW2000 |
AL2000 |
500 |
1/4 |
1/8 |
0.66 |
Y20T |
| AC3010-02 |
AW3000 |
AL3000 |
1700 |
1/4 |
1/8 |
0.98 |
Y30T |
| AC3010-03 |
AW3000 |
AL3000 |
1700 |
3/8 |
1/8 |
0.98 |
Y30T |
| AC4010-04 |
AW4000 |
AL4000 |
3000 |
1/2 |
1/4 |
1.93 |
Y40T |
G46-10-02 |
| AC4010-06 |
AW4000 |
AL4000 |
3000 |
3/4 |
1/4 |
1.99 |
Y50T |
*供应压力为0.7MPa(7.1kgf/cm2)设定压力为0.5MPa(5.1kgf/cm2)的情况下。

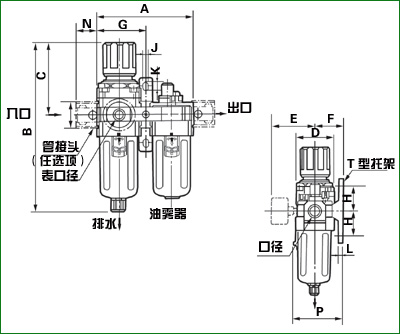

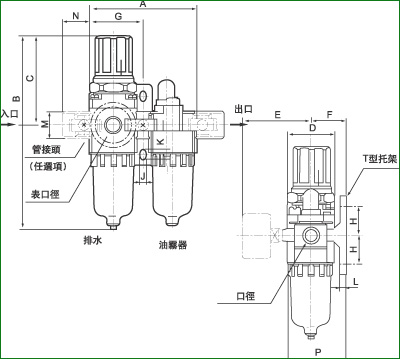

3、外形尺寸图(毫米)
AC3010～4010
| 型
号 |
口 径G |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
| AC2010 |
1/8-1/4 |
90 |
164.5 |
78 |
40 |
56.8 |
30 |
45 |
24 |
5.5 |
8.5 |
5 |
22 |
23 |
50 |
| AC3010 |
1/4-3/8 |
117 |
211 |
92.5 |
53 |
60.8 |
41 |
58.5 |
35 |
7 |
11 |
7 |
34.2 |
26 |
70.5 |
| AC4010-04 |
1/2 |
154 |
262 |
112 |
70 |
70.5 |
50 |
77 |
40 |
9 |
13 |
7 |
42.2 |
33 |
88 |
| AC4010-06 |
3/4 |
164 |
267 |
114 |
70 |
70.5 |
50 |
82 |
40 |
9 |
13 |
7 |
46.2 |
36 |
88 |
|
|
|
|
|
|
| | |
|
