QIU系列油雾器
1、图形符号
2、型号注释
3、技术参数
| 型号 |
通径(mm) |
接管 |
工作压力（MPa) |
210 |
| QIU-8 |
8 |
G1/4 |
1.00 |
300 |
|
QIU-10 |
10 |
G3/8 |
480 |
| QIU-15 |
15 |
G1/2 |
1160 |
| QIU-20 |
20 |
G3/4 |
1600 |
| QIU-25 |
25 |
G1 |
4000 |
| QIU-40 |
40 |
G11/2 |
0.80 |
|
*工作压力0.63MPa,滴油量5滴/min,润滑油运动粘度17～23mm2/S。

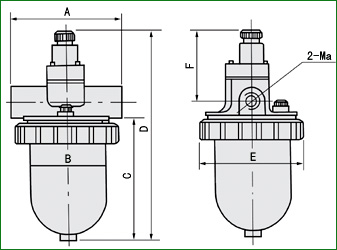

4、外形尺寸图表
| 型号 |
Ma |
A |
B |
C |
D |
E |
F |
| QIU-8 |
G1/4 |
90 |
f70
|
114 |
200 |
f88 |
69 |
| QIU-10 |
G3/8 |
| QIU-15 |
G1/2 |
| QIU-20 |
G3/4 |
115 |
f90 |
151 |
250 |
f110 |
74 |
| QIU-25 |
G1 |
| QIU-40 |
G11/2 |
270 |
105 |
|
