AW系列过滤带减压阀
1、图形符号
|
 |
 |
|
AL 2000～4000
2、规格: |
| 保证耐压力 |
1.5MPa
(15kgf/cm2) |
| 使用压力 |
1.0MPa
(10kgf/cm2) |
| 环境及流体温度 |
5-60℃ |
| *
过滤度 |
25mm |
| 容器材料 |
聚碳酸脂 |
| 防护罩 |
AW2000
(无) AW3000～4000 (有) |
| 调压范围 |
AW2000～4000:0.05～0.85MPa(0.51～8.5kgf/cm2) |
| 阀型 |
带溢流型 |
还有5，50μm可供选择
| 型
号 |
规格 |
配件 |
| 额定流量（1/min) |
接管口径（G） |
压力表口径（G） |
重量（kg) |
托 架 |
滤 芯 |
放水器 |
| AW2000-01 |
550 |
1/8 |
1/8 |
0.36 |
B220 |
11294-25B |
C200F
|
| AW2000-02 |
550 |
1/4 |
1/8 |
0.36 |
B220 |
11294-25B |
C200F |
|
AW3000-02 |
2000 |
1/4 |
1/8 |
0.56 |
B320 |
111511-25B |
C300F |
| AW3000-03 |
2000 |
3/8 |
1/8 |
0.56 |
B320 |
111511-25B |
C300F |
| AW4000-04 |
4000 |
1/2 |
1/4 |
1.15 |
B420 |
11104-25B |
C400F |
| AW4000-06 |
4500 |
3/4 |
1/4 |
1.21 |
B420 |
11104-25B |
C400F |
*供应压力为0.7MPa(7.1kgf/cm2)设定压力为0.5MPa(5.1kgf/cm2)的情况下。

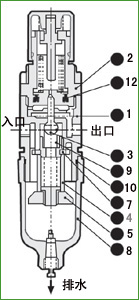

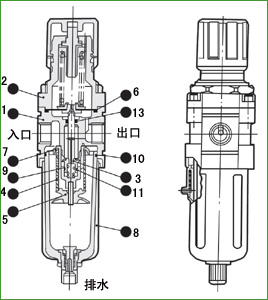

3、结构简图/零件表
AW2000 |
主零件：
| 序号 |
名
称 |
材
料 |
|
AW2000 |
AW3000 |
AW4000 |
| 1 |
阀体 |
锌压铸件 |
铝压铸件 |
| 2 |
阀盖 |
增强尼龙 |
铝压铸件 |
| 3 |
阀芯组件 |
黄铜、橡胶 |
| 4 |
滤芯 |
黄铜 |
| 5 |
淌水板 |
ABS |
| 6 |
膜片 |
橡胶 |
| 7 |
旋风叶片 |
ABS |
| 8 |
存水杯（防水罩） |
聚碳酸脂,(冷轧薄板) |
| 9 |
弹簧 |
不锈钢 |
| 10 |
O形圈 |
橡胶 |
| 11 |
O形圈 |
橡胶 |
| 12 |
手轮 |
增强尼龙 |
| 13 |
O形圈 |
橡胶 |
|
AW3000-4000
|
|
|
|
|
|
| | |
|
