QTY空气减压阀
1、图形符号
2、型号注释
3、技术参数
| 型号 |
通径(mm) |
接管 |
工作压力（MPa |
调节范围(MPa) |
| QTY-8 |
8 |
G1/4 |
1.00 |
0.05～0.63 |
| QTY-10 |
10 |
G3/8 |
| QTY-15 |
15 |
G1/2 |
| QTY-20 |
20 |
G3/4 |
| QTY-25 |
25 |
G1 |
| QTY-40 |
40 |
G11/2 |
0.80 |

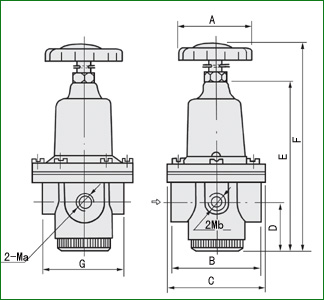

4、外形尺寸图表
| 型号 |
Ma |
Mb
|
A |
B |
C |
D |
E |
F |
G |
| QTY-8 |
G1/4 |
M10x1 |
f60 |
74 |
f80 |
36 |
122 |
180 |
64 |
| QTY-10 |
G3/8 |
| QTY-15 |
G1/2 |
| QTY-20 |
G3/4 |
f90 |
109 |
f120 |
48 |
187 |
250 |
118 |
| QTY-25 |
G1 |
| QTY-40 |
G11/2 |
136 |
69 |
218 |
280 |
104 |
|
|
|
|
|
|
| | |
|
